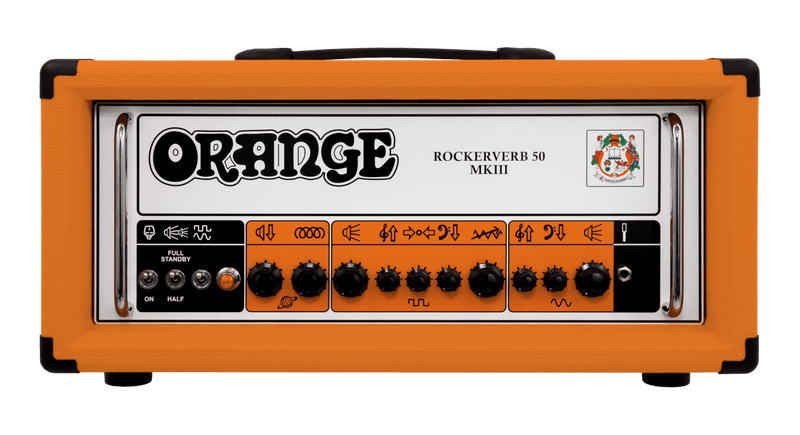

1. Potencia
Activa la alimentación de red del amplificador. La luz de la joya se encenderá cuando el interruptor de red esté en la posición de encendido. El conmutador de salida debe ponerse en modo de espera antes de la actuación (consulte “Antes de utilizar el amplificador”).
2. Selector de espera/salida
Selecciona entre los modos de máxima potencia, espera y media potencia. Rockerverb 50: 50 vatios (completo)/25 vatios (medio); Rockerverb 100: Consulte el selector de cuatro/dos válvulas de salida (parte trasera).
3. Selector de canal
Cambia entre canales limpios y sucios. Se puede conmutar a distancia mediante un interruptor de pie con enclavamiento (panel trasero). Cuando se utiliza un conmutador de pedal, el selector de canal debe estar en sucio.
4. Atenuador
El control del atenuador se encuentra después de los controles de volumen del amplificador. El aumento de los controles de volumen del amplificador impulsará la etapa de salida, pero el control del atenuador permite reducir el nivel de volumen de salida. Al aumentar el atenuador se reduce el volumen total (es decir, aumenta el nivel de atenuación). Ajustado a cero, el atenuador no tiene ningún efecto. El atenuador se puede desactivar de forma remota mediante un interruptor de pedal con enclavamiento (panel trasero), lo que significa que el nivel de salida aumentará hasta donde estén ajustados los controles de volumen de cada canal. Puede utilizarse para conseguir un “clean boost” en directo.
5. Reverb
Ajusta el nivel de reverberación para ambos canales. La reverberación puede ser activada/desactivada mediante un interruptor de pie (panel trasero).
6. Volumen del canal sucio
Ajusta el nivel de volumen del canal sucio. Esto se puede equilibrar con el control atenuador para reducir el nivel de volumen de salida general. Nota: con la ganancia a cero no hay sonido del canal sucio.
7. Agudos del canal sucios
Ajusta la respuesta de agudos del canal sucio.
8. Canal sucio de rango medio
Ajusta la respuesta de rango medio del canal sucio.
9. Canal sucio bajo
Ajusta la respuesta de graves del canal sucio.
10. Ganancia de canal sucio
Ajusta el nivel de ganancia del canal sucio. Hay cuatro etapas de ganancia disponibles para una amplia gama de tonos, desde un overdrive suave hasta una distorsión fuerte. Los ajustes de ganancia más bajos pueden requerir un aumento del volumen para compensar.
11. Agudos del canal limpio
Ajusta la respuesta de agudos del canal limpio.
12. Graves del canal limpio
Ajusta la respuesta de graves del canal limpio.
13. Volumen del canal limpio
Ajusta el nivel de volumen del canal limpio. Este control de volumen es un volumen clásico “no maestro” con overdrive/breakup conseguido en los ajustes más altos. Esto se puede equilibrar con el control atenuador para reducir el nivel de volumen de salida general.
14. Entrada
Utilice un cable de instrumento blindado de calidad para conectar su instrumento a la toma de entrada.

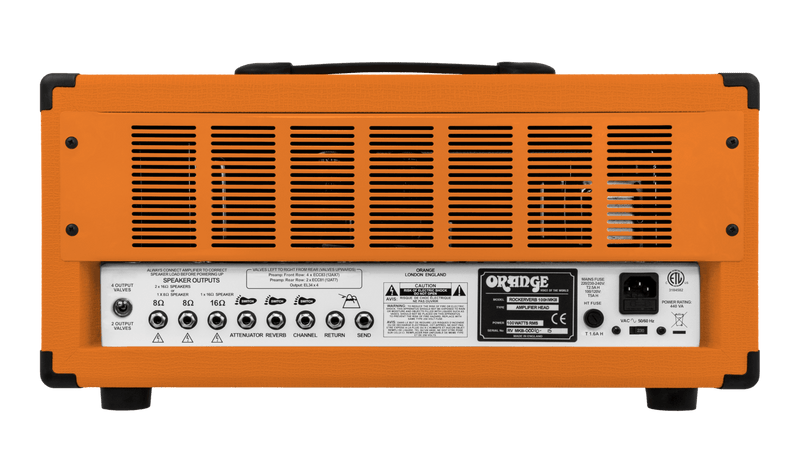

PANEL TRASERO
1. Cuatro/dos válvulas de salidaRockerverb sóloRockerverb 100)
100 vatios: Potencia máxima con cuatro válvulas de salida; 70 vatios: Media potencia con cuatro válvulas de salida; 50 vatios: Máxima potencia con dos válvulas de salida; 30 vatios: Media potencia con dos válvulas de salida. Tanto si se utilizan dos como cuatro válvulas, la impedancia siempre coincide con la indicada en las tomas de los altavoces.
2. Salidas de los altavoces
Consulte la sección “Antes de usar su amplificador” para conocer todas las opciones de cajas acústicas. Asegúrese de que la carga de altavoces correcta está conectada en todo momento durante el funcionamiento. Si no está seguro, póngase en contacto con su distribuidor Orange.
3. Interruptor de pedal atenuador
Conecte un conmutador de pedal con enclavamiento (por ejemplo, FS-1 o fS-2) para anular/activar a distancia el control del atenuador. Esto funciona bien para los aumentos de plomo donde se requiere un volumen extra.
4. Interruptor de pedal de reverberación
Conecte un conmutador de pedal con enclavamiento (por ejemplo, FS-1 o fS-2) para anular/activar a distancia el control de reverberación.
5. Interruptor de pedal de canal
Conecte un conmutador de pedal con enclavamiento (por ejemplo, FS-1 o fS-2) para cambiar de canal a distancia. El selector de canal debe estar en el canal sucio para que el pedal funcione.
6. Bucle de efectos
Utiliza el bucle de efectos para conectar procesadores/pedales de efectos externos entre las etapas de preamplificación y salida del amplificador. Conecte la toma de envío a la entrada de los efectos externos, y la toma de retorno a sus salidas.
7. Fusible HT
Este fusible se fundirá en caso de fallo de la válvula de salida. Sustituya este fusible sólo con el tipo y el valor exacto que está impreso en el chasis.
8. Entrada de red de CA y fusible de red
Consulte “Antes de utilizar el amplificador“. Conecte el cable IEC suministrado a la entrada de la red eléctrica. Asegúrese de que el interruptor de alimentación está en OFF antes de conectar el cable IEC. El fusible de red se encuentra en la bandeja extraíble situada debajo de la entrada de red de CA. Si se funde el fusible de red, sustitúyalo únicamente por otro del tipo y potencia exactos a los impresos en el chasis. Si el fusible de la red eléctrica sigue fundiéndose, póngase en contacto con su distribuidor Orange.
9. Conmutador selector de tensión
¡Importante! Viene ajustado de fábrica para la región en la que se va a vender el amplificador. Consulte “Antes de utilizar su amplificador“. No cambie el selector sin cambiar antes el fusible de red para la región.
