Driver De Compresión Topp Pro HG00483 De 8 Ohmios
Descripción
El HG00483 es un repuesto de agudos para sistemas Topp Pro. Los esquemas de servicio de la serie KS CS identifican este código con el driver Celestion CDX1-1746 de 8 ohmios. Es un motor de compresión con salida de una pulgada y montaje roscado, destinado a trabajar acoplado a una trompeta compatible.
El componente documentado utiliza imán de ferrita, bobina de 44 mm y un diafragma con suspensión de PETP en una sola pieza. Su potencia nominal es de 40 W según el ensayo AES; Celestion expresa por separado una potencia continua de 80 W, definida como 3 dB por encima de ese valor. Estas cifras corresponden al driver y no a la potencia total de la cabina.
La respuesta publicada abarca de 1.200 a 20.000 Hz. Para su integración, el fabricante recomienda un cruce mínimo de 2.200 Hz con pendiente de 12 dB por octava. El filtro y la trompeta forman parte del sistema acústico que debe comprobarse al realizar la reparación. La sensibilidad de 110 dB se mide con una trompeta típica en las condiciones de ensayo de Celestion.

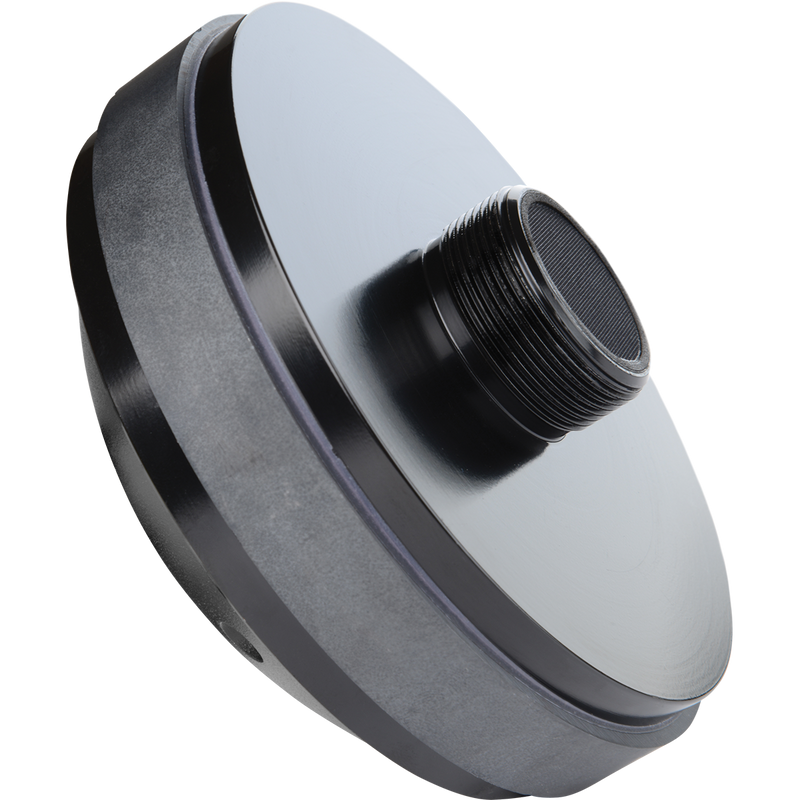

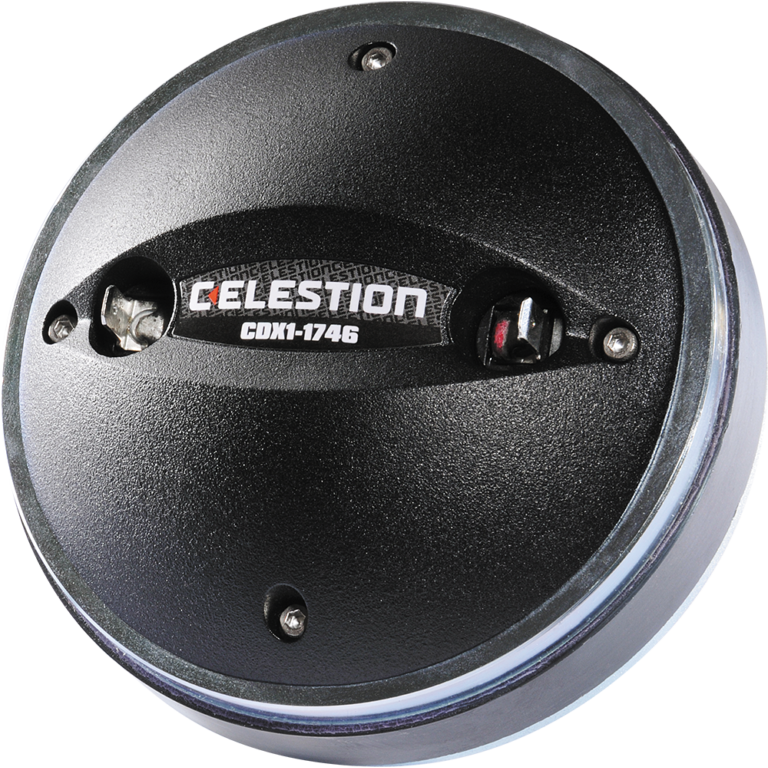

El cuerpo mide 120 mm de ancho y 56 mm de profundidad, con un peso neto de 2,3 kg. El acople utiliza una rosca de aproximadamente 35 mm. Antes de instalarlo deben coincidir la impedancia, el acople y el filtro del equipo; el código del repuesto no implica compatibilidad con todas las cabinas de la marca. Las dos fotografías muestran el componente Celestion identificado en la documentación de servicio.
Características Y Medidas
| Referencia del fabricante | HG00483 |
|---|---|
| Identificación en esquema de servicio | HG00483: Celestion CDX1-1746, 8 ohmios |
| Tipo | Driver de compresión para agudos |
| Salida | 1 pulgada |
| Bobina | 44 mm / 1,75 pulgadas |
| Material de bobina | Aluminio recubierto de cobre, bobinado de canto |
| Diafragma y suspensión | PETP |
| Imán | Ferrita |
| Potencia AES | 40 W |
| Potencia continua publicada | 80 W |
| Respuesta publicada | 1.200–20.000 Hz |
| Cruce mínimo recomendado | 2.200 Hz, pendiente de 12 dB/octava |
| Sensibilidad publicada | 110 dB, 1 W / 1 m con trompeta típica |
| Montaje | Rosca de 35 mm / 1,38 pulgadas |
| Ancho del componente | 120 mm / 12 cm |
| Profundidad del componente | 56 mm / 5,6 cm |
| Peso neto del componente | 2,3 kg |
| Peso Neto Publicado | 2.3 kg. Peso del componente Celestion CDX1-1746 documentado en el cruce de repuesto HG00483. |
|---|
