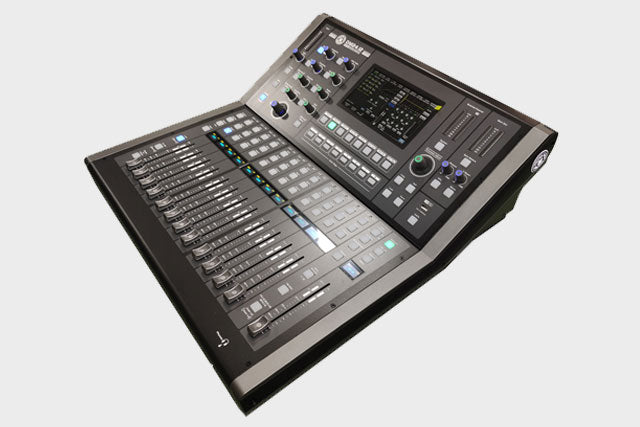

Consola Digital de Mezcla de 24 Canales
Descripción
Esta consola digital de mezcla de 24 canales está diseñada para aplicaciones de sonido en vivo, instalaciones profesionales, iglesias, estudios de grabación y eventos de gran formato. Integra un completo sistema de procesamiento digital con preamplificadores de alta calidad, control de ganancia digital, pantalla táctil de 7", faders motorizados y una potente sección de efectos y procesamiento de señal.
Su arquitectura permite trabajar con hasta 32 entradas y salidas digitales, ofreciendo una mezcla precisa, automatización avanzada y control remoto mediante red Ethernet para una operación más eficiente.
Características principales
- 24 entradas XLR y de línea analógicas con control de ganancia digital.
- 8 salidas XLR y 8 salidas de buses MIX.
-
Hasta 32 entradas y salidas digitales.
- 13 faders motorizados de 100 mm con pantalla OLED individual.
-
Pantalla táctil a color de 7 pulgadas.
- 12 grupos DCA y 8 grupos de mute.
- Grabación y reproducción estéreo USB de 2 pistas.
-
Procesamiento de audio a 24 bits / 48 o 96 kHz.
- Puerta de ruido, compresor y limitador integrados en cada canal.
- Ecualizador paramétrico de 4 bandas con visualización de 31 bandas.
- Funciones Auto Mix, RTA, FBC y Talkback.
- 2 motores internos de efectos digitales.
- Puerto USB para grabación, almacenamiento de escenas y actualización de firmware.
- Puerto Ethernet para control remoto mediante aplicación para iPad*.
La función de control mediante aplicación puede no estar disponible en todos los territorios.
Especificaciones técnicas
Entradas
| Especificación |
Detalle |
| Entradas analógicas |
24 XLR / Línea |
| Tipo de entrada de micrófono |
Electrónicamente balanceada |
| Control de ganancia |
Digital |
| Ganancia |
0 dBu a +50 dBu |
| Nivel máximo de entrada |
+20 dBu |
| Alimentación Phantom |
+48 VDC (±3 V) |
| Impedancia de entrada de micrófono |
6.8 kΩ |
Salidas
| Especificación |
Detalle |
| Salidas XLR |
8 |
| Salidas MIX Bus |
8 |
| Salidas principales |
Balanceadas |
| Salida Control Room |
Sí |
| Salida para auriculares |
Sí |
| Nivel máximo de salida |
+20 dBu |
| Impedancia de salida |
120 Ω |
Procesamiento digital
| Especificación |
Detalle |
| Procesador interno |
32 bits de punto flotante |
| Conversión A/D |
24 bits |
| Conversión D/A |
24 bits |
| Frecuencia de muestreo |
48 / 96 kHz |
| Rango dinámico ADC |
113 dB |
| Rango dinámico DAC |
113 dB |
Ecualización
| Función |
Rango |
| Ecualizador |
Paramétrico de 4 bandas |
| Banda Baja |
20 Hz – 20 kHz ±15 dB |
| Medio Bajo |
20 Hz – 20 kHz ±15 dB |
| Medio Alto |
20 Hz – 20 kHz ±15 dB |
| Banda Alta |
20 Hz – 20 kHz ±15 dB |
| Analizador |
Visualización de 31 bandas |
Procesadores dinámicos
Puerta de ruido (Noise Gate)
| Parámetro |
Valor |
| Umbral |
-84 dBu a +19 dBu |
| Ataque |
0 ms a 250 ms |
| Liberación |
5 ms a 2 s |
Compresor
| Parámetro |
Valor |
| Umbral |
-84 dBu a +19 dBu |
| Ataque |
0 ms a 250 ms |
| Liberación |
5 ms a 2 s |
| Relación |
1:1 hasta 40:1 e infinito:1 |
| Ganancia |
0 dB a +12 dB |
Rendimiento de audio
| Especificación |
Valor |
| Respuesta en frecuencia (salidas) |
22 Hz – 22 kHz ±1.5 dB |
| Respuesta en frecuencia (salidas directas) |
22 Hz – 20 kHz ±1.5 dB |
| Distorsión armónica total (THD+N) |
<0.03 % a 1 kHz |
| Relación señal/ruido (SNR) |
108 dB |
| Crosstalk entrada/salida |
<-88 dBu |
| Crosstalk canales adyacentes |
<-87 dBu |
Pantallas y controles
| Especificación |
Detalle |
| Pantalla principal |
Táctil de 7" (1024 × 600) |
| Pantallas OLED |
13 pantallas de 0.96" (128 × 64) |
| Faders |
13 motorizados de 100 mm |
| Grupos DCA |
12 |
| Grupos de mute |
8 |
Conectividad
- Puerto USB para grabación y reproducción estéreo.
- Puerto USB para respaldo de escenas y actualización de firmware.
- Puerto Ethernet para control remoto mediante router inalámbrico.
- Compatible con control vía aplicación para iPad*.
- Hasta 32 canales de entrada y salida digital.
Condiciones de funcionamiento
| Especificación |
Valor |
| Temperatura de operación |
0 °C a 40 °C |
| Temperatura de almacenamiento |
-20 °C a 45 °C |
